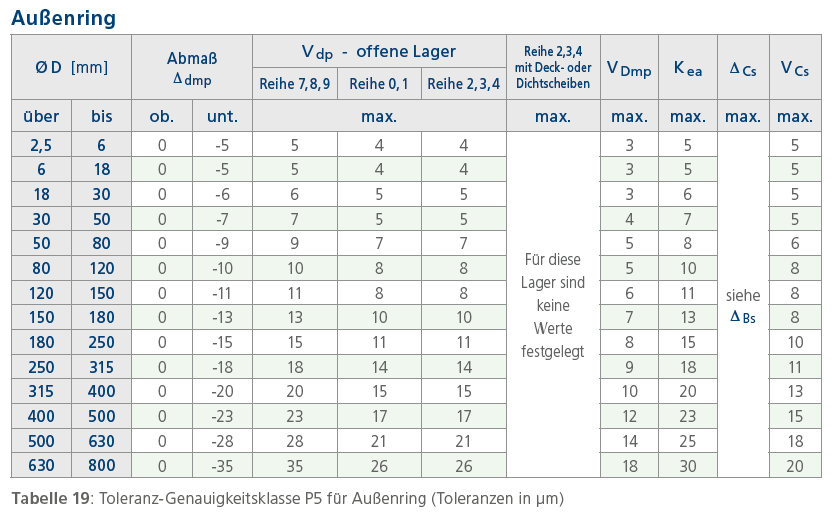

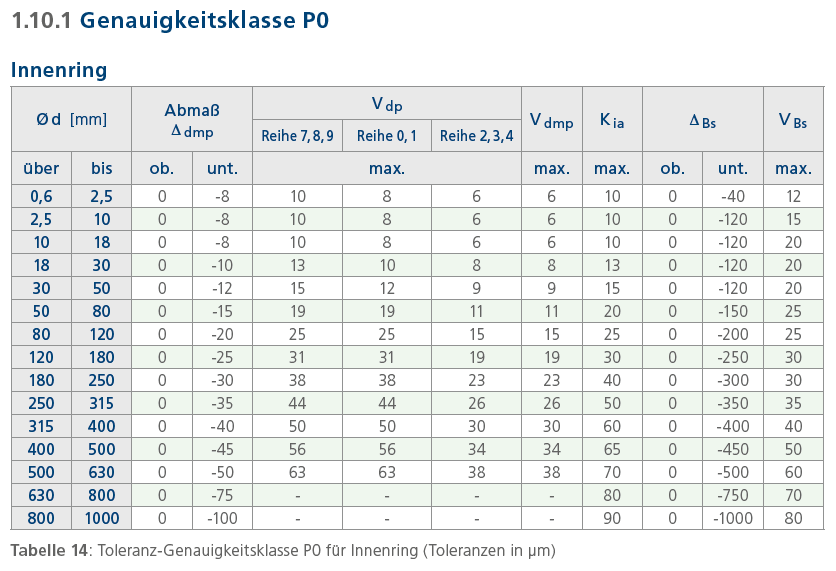

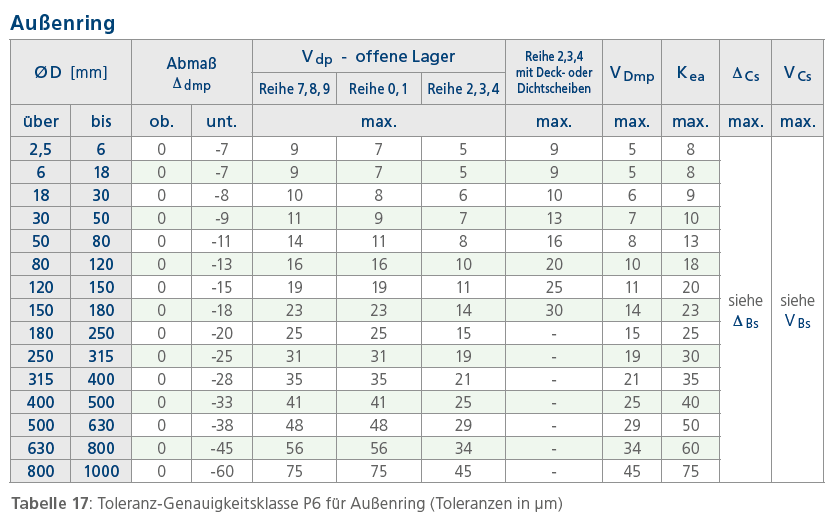

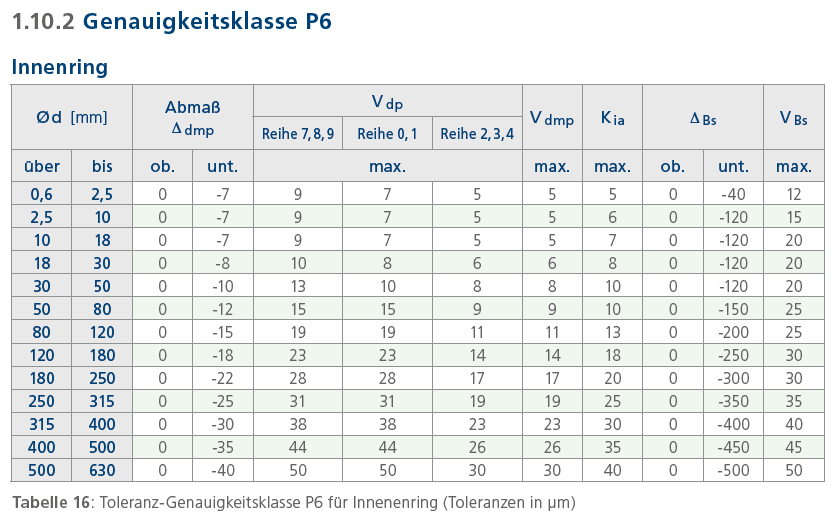

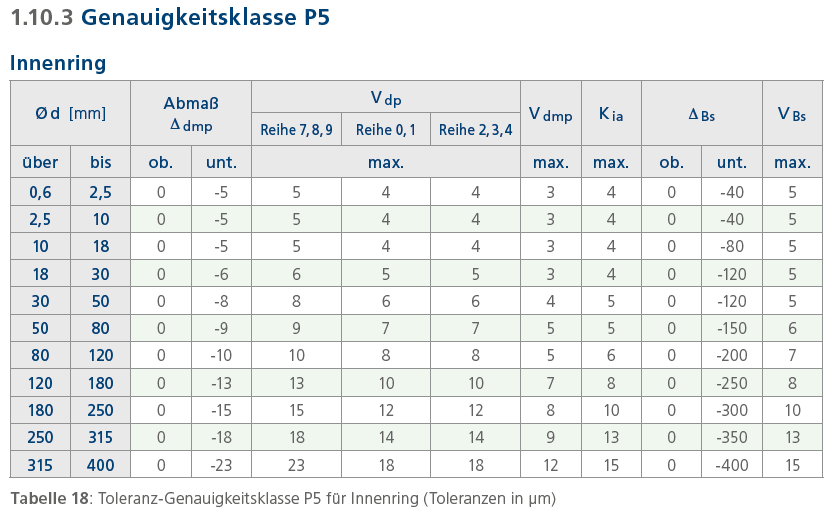

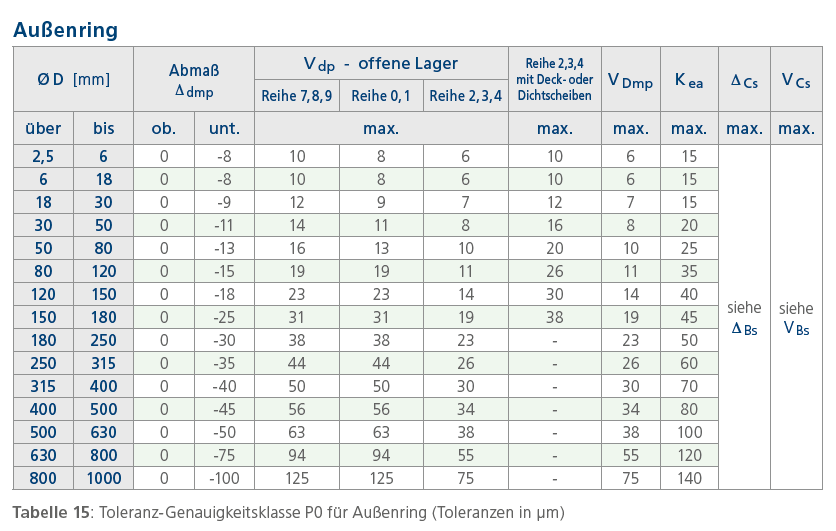

Text und Tabellen Katalog 1.10.1 bis 1.10.3 / Zurück zur Übersicht
1. Abmessungen
d Nennmaß des Bohrungsdurchmessers
D Nennmaß des Außendurchmessers
B Nennmaß der Außenringbreite
2. Maßabweichungen
Δ dmp Abweichung des mittleren Bohrungsdurchmessers vom Nennmaß
Δ Dmp Abweichung des mittleren Außendurchmessers vom Nennmaß
Δ Bs Abweichung einer Innenringbreite vom Nennmaß (oder Mittelscheibenhöhe)
Δ Cs Abweichung einer Außenringbreite vom Nennmaß
3. Maßschwankungen
V dp Schwankung des Bohrungsdurchmessers in einer Radialebene
V dmp Schwankung des mittleren Bohrungsdurchmessers
V Dp Schwankung des Außendurchmessers in einer Radialebene
V Dmp Schwankung des mittleren Außendurchmessers
V Bs Schwankung der Innenringbreite
V Cs Schwankung der Außenringbreite
4. Rundlauftoleranzen
K ia Rundlauf des Innenrings (Radialschlag)
K ea Rundlauf des Außenrings (Radialschlag)
